Tipas Nuimamas spiralinis plokštelinis šilumokaitis

Tarp įvairių tipų nuimamų spiralinių plokštelinių šilumokaičių, kuriuos gamina Wuxi Hongdinghua Chemical Equipment Co., Ltd., nuimamas spiralinis plokštelinis šilumokaitis taip pat yra pasirenkamas šilumokaičio tipas.

Nuimamo spiralinio plokštelinio šilumokaičio konstrukcinės charakteristikos:

Nuimamas spiralinis plokštelinis šilumokaitis suformuojamas valcuojant dvi lygiagrečias plonas plienines plokštes, suformuojant porą spiralinių srauto kanalų, kurie yra atskirti vienas nuo kito. Šaltas ir karštas skysčiai teka dviem kanalais, atskirtais spiraline plokšte kaip šilumos perdavimo paviršiumi. Tarp dviejų plokščių suvirinamas kanalo tarpiklis, kuris palaiko atstumą tarp kanalų ir taip pat padidina spiralinės plokštės standumą. Šilumokaičio centre sumontuota centrinė pertvara, skirta atskirti du spiralinius kanalus. Viršuje ir apačioje yra suvirintos dengiamosios plokštės arba galvutės, taip pat dviejų skysčių įleidimo ir išleidimo vamzdžiai. Paprastai viena įleidimo ir išleidimo angos pora yra ant apskritimo krašto (jungiamasis vamzdis gali būti liestinis arba radialinis), o kita pora yra ašyje. Galinę dalį galima suvirinti ir uždaryti abiejuose vieno kanalo galuose, o kitas kanalas nesuvirinamas. Abu galai yra sujungti per galinius dangčius ir flanšus, kurie vadinami II tipo nuimamu spiraliniu plokšteliniu šilumokaičiu; III tipo nuimamo spiralinio plokštelinio šilumokaičio struktūra yra tokia, kad vienas kanalas yra suvirinamas ir uždaromas viename gale, o kitas kanalas yra suvirinamas ir uždaromas kitame gale, o tada abu galai yra sujungti per galinius dangtelius ir flanšus.

Nuimamo spiralinio plokštelinio šilumokaičio pritaikymas:

Jis tinkamas tokioms pramonės šakoms kaip chemija, nafta, tirpikliai, farmacija, maistas ir gėrimai, mašinos, tekstilė, metalurgija, plieno valcavimas, koksavimas ir kt. Jis gali atlikti garų garų šilumos mainus, dujų skysčio šilumos mainus ir skysto skysčio šilumos mainus, taip pat tinka didelio klampumo terpėms, kurioms reikalingas šilumos mainai esant aukštai temperatūrai, šildymui ir slėgiui pasiekti, pvz. šilumos atgavimas.

Išsami informacija apie nuimamą spiralinį plokštelinį šilumokaitį:

Nuimamas spiralinis plokštelinis šilumokaitis turi šiuos privalumus eksploatacinių savybių atžvilgiu:

1. Didelis šiluminis efektyvumas: jis gali išlaikyti dviejų tipų šilumos mainų skysčius esant mažam srautui, skatinti turbulenciją ir pagerinti šilumos perdavimo efektyvumą. Terpės temperatūrų skirtumas gali būti toks mažas kaip 1 â, todėl šilumos nuostoliai yra nedideli; Esant tokiam pat slėgio nuostoliui, šilumos perdavimo efektyvumas yra 3–5 kartus didesnis nei vamzdinio šilumokaičio; Šilumos atgavimo efektyvumas gali siekti daugiau nei 99%.

2. Kompaktiškos konstrukcijos, mažo dydžio ir užimantis nedidelį plotą, jis užima apie 30 % korpuso ir vamzdinio šilumokaičio ploto.

3. Mažos gamybos sąnaudos

4. Lankstus veikimas

5. Dėl to, kad abiejų galų galinius dangčius galima atidaryti, palyginti su nenuimamais spiraliniais plokšteliniais šilumokaičiais, juos patogiau montuoti, valyti ir prižiūrėti, be to, jie gali išsivalyti savaime. Dėl spiralinio terpės srauto nešvarumai lengvai nusėda; Lengvai valomas, plaunamas garais arba šarminiu tirpalu, paprastas ir lengvai valdomas, tinkamas valymo įrenginiams montuoti.

6. Mažas atsparumas: jungiamasis vamzdis ant korpuso turi tangentinę struktūrą. Terpė teka vienu kanalu, todėl srautas yra didesnis nei kiti šilumokaičiai. Mažas slėgio nuostolis, gali būti naudojamas didelės talpos garams ar dujoms tvarkyti;

7. Naudojimui galima derinti kelis įrenginius: Kai vienas įrenginys negali atitikti naudojimo reikalavimų, galima derinti kelis įrenginius, tačiau derinys turi atitikti šiuos reglamentus: lygiagretus derinys, serijinis derinys, o atstumas tarp įrenginių ir kanalų yra vienodas. Hibridinis derinys: vienas kanalas lygiagrečiai ir vienas kanalas nuosekliai.

8. Garų-garų šilumos mainams naudojant nuimamus spiralinius plokštelinius šilumokaičius, turi būti įrengtas aušinamasis cirkuliacinis vanduo. Kai vidutinis slėgis ir temperatūra viršija naudojimo diapazoną, reikia pasirinkti kitas šilumokaičių konstrukcijas, tokias kaip korpuso ir vamzdžių šilumokaičiai.

9. Atsargumo priemonės naudojant nuimamą spiralinį plokštelinį šilumokaitį

(1) Kai garų šalinimas sustabdomas, temperatūra abiejose šilumokaičio įleidimo ir išleidimo srutos pusėse turi būti žemesnė nei 40 °C.

(2) Spiralinis plokštelinis šilumokaitis turi būti naudojamas pagal nurodytus reikalavimus, kad būtų išvengta žalos.

(3) Nuėmus didelius dangčius abiejuose nuimamo šilumokaičio galuose, šilumokaičiui plauti negalima naudoti aukšto slėgio vandens, nes tai rimtai sugadins šilumokaitį.

Nuimamas spiralinis plokštelinis šilumokaitis yra efektyvi, energiją taupanti ir mažai investicijų reikalaujanti šilumos mainų įranga, pasižyminti puikiu našumu.

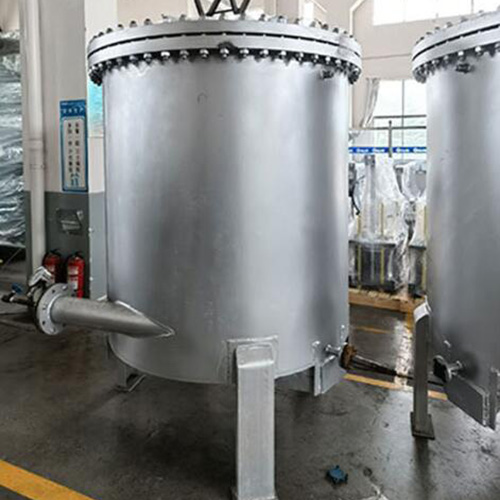

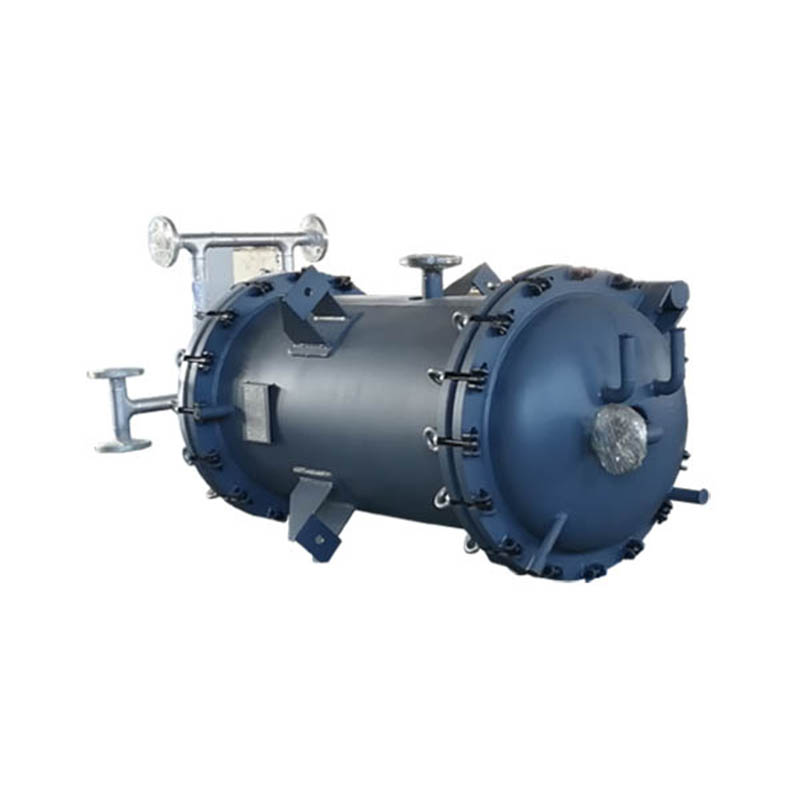

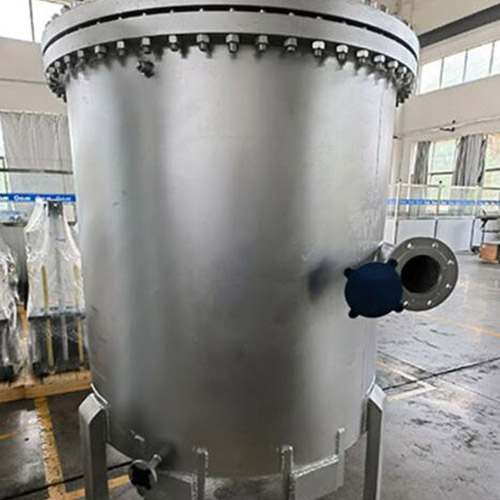

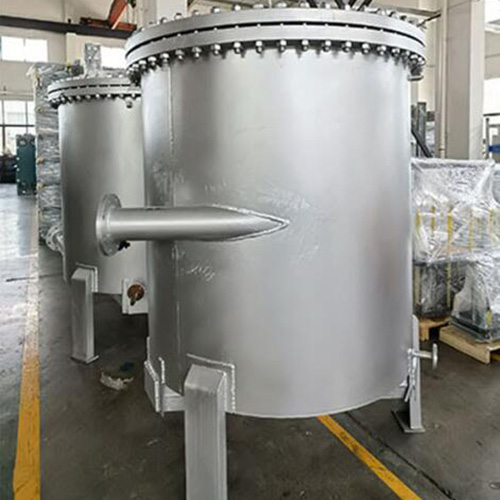

Nuimamas spiralinis plokštelinis šilumokaitis
