Horizontalus korpuso ir vamzdžio šilumokaitis

Wuxi Hongdinghua Chemical Equipment Co., Ltd., kaip profesionalus horizontalaus apvalkalo ir vamzdžių šilumokaičio gamintojas, daugelį metų bendradarbiauja su klientais iš naftos, chemijos, farmacijos, aplinkos apsaugos ir metalurgijos pramonės. Šilumokaitis yra plačiausiai naudojama įranga tarp Wuxi Hongdinghua Chemical Equipment Co., Ltd. tiekiamos įrangos, ypač korpuso ir vamzdžio šilumokaičiams.

Korpuso ir vamzdžio šilumokaičiai gali būti klasifikuojami į daugybę skirtingų pavadinimų pagal jų vidinę struktūrą arba pagal vidutinio srauto režimą korpuso ir vamzdžio šilumokaityje arba jų paskirtį, pvz., kondensatorius, aušintuvas, šildytuvas, pašildytuvas, pakartotinis katilas, šalčio gaudyklė, kelių vamzdžių pralaidumo kondensatorius, U-vamzdžių šilumokaitis, plūduriuojančios galvutės šilumokaitis, pakavimo dėžutė su daugybe pavadinimų.

„Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ suskirsto tiek daug apvalkalų ir vamzdžių šilumokaičių pagal jų įrengimo vietas, naudodama intuityvesnius ir suprantamesnius terminus:

Vertikalus korpuso ir vamzdžio šilumokaitis

Horizontalus korpuso ir vamzdžio šilumokaitis

Visų šių skirtingų pavadinimų šilumokaičių pagrindinė struktūra yra beveik vienodos arba panašios struktūros;

Korpuso ir vamzdžio šilumokaičio konstrukciją sudaro:

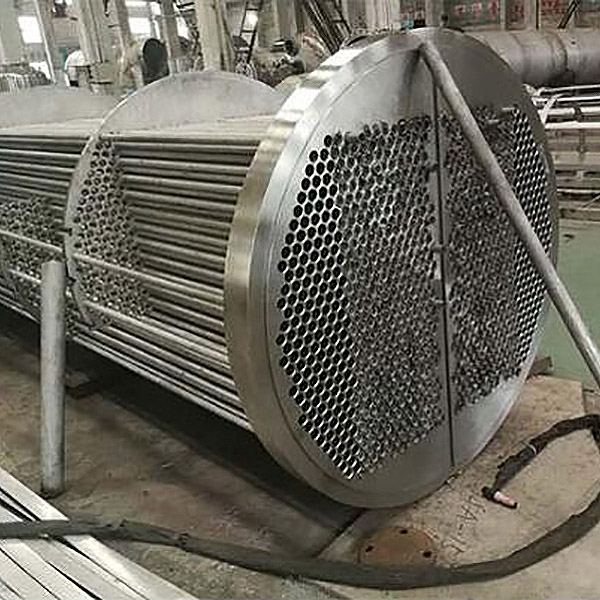

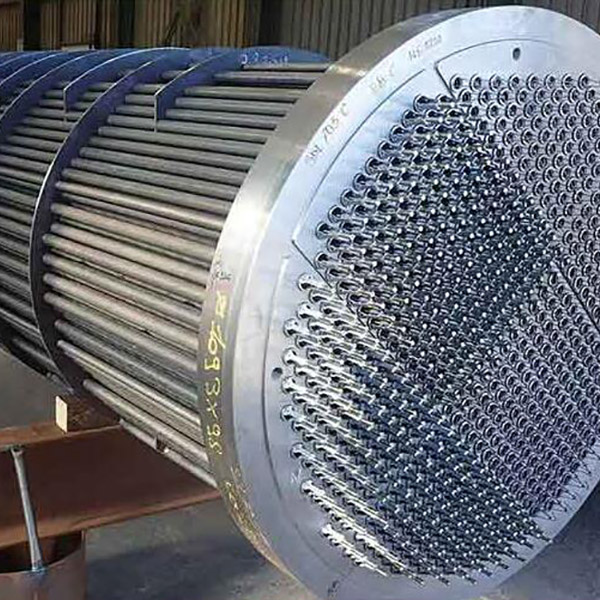

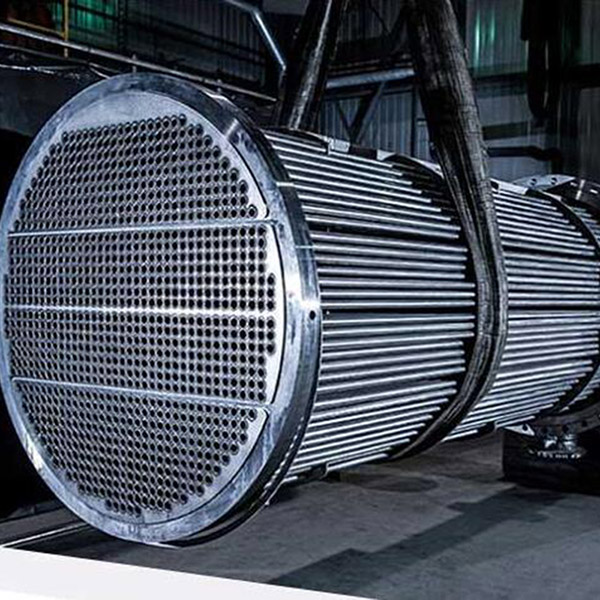

Korpuso ir vamzdžių šilumokaičiai daugiausia sudaryti iš gaubto (integruoto dangčio), vamzdžio lakšto, vamzdžių, korpusų ir pertvarų plokščių. Paprastai korpusas yra cilindrinis; Vamzdžiai yra tiesūs arba U formos. Siekiant pagerinti šilumokaičių šilumos perdavimo efektyvumą, taip pat gali būti naudojami srieginiai vamzdžiai, vamzdeliai su briaunomis ir kt. Vamzdžių išdėstymo modelis apima lygiakraščius trikampius, kvadratus, kampinius kvadratus ir kampinį trikampį.

Horizontalaus korpuso vamzdžio šilumokaičio charakteristikos ir pritaikymas:

Horizontalus korpuso ir vamzdžių šilumokaitis susideda iš apvalkalo ir vamzdžių pluošto, kuriame yra daug vamzdžių, o šilumos mainai tarp šaltų ir karštų skysčių vyksta per vamzdžio sieneles. Kaip tradicinė standartinė šilumos mainų įranga, horizontalūs korpuso ir vamzdžių šilumokaičiai yra plačiai naudojami chemijos pramonėje, naftos perdirbimo, naftos chemijos pramonėje, energetikoje, branduolinėje energetikoje ir kituose pramoniniuose įrenginiuose, ypač aukštos temperatūros ir aukšto slėgio bei didelio masto šilumokaičiuose, kurie turi absoliutų pranašumą.

Išsami informacija apie horizontalųjį korpuso vamzdelį šilumokaitį:

Paprastai horizontalių korpusų ir vamzdžių šilumokaičių darbinis slėgis gali siekti 4 MPa, o darbinė temperatūra yra žemesnė nei 200 â. Kai kuriais atvejais taip pat galima pasiekti didesnį slėgį ir temperatūrą. Paprastai korpuso skersmuo yra mažesnis nei 1800 milimetrų, o vamzdžio ilgis yra mažesnis nei 9 metrai. Kai kuriais atvejais būna ir didesnių ar ilgesnių vamzdelių.

Korpuse esantis vamzdžių pluošto sienelės paviršius tarnauja kaip tarpsieninio šilumokaičio šilumos perdavimo paviršius. Horizontalus korpuso ir vamzdžio šilumokaičio konstrukcija yra paprasta, nebrangi, plataus srauto skerspjūvis ir lengvai valomas; Tačiau šilumos perdavimo koeficientas yra mažas, o grindų plotas mažesnis nei horizontalaus tipo korpuso ir vamzdžio šilumokaičio. Jis gali būti gaminamas iš įvairių konstrukcinių medžiagų (daugiausia metalinių medžiagų) ir gali būti naudojamas esant aukštai temperatūrai ir slėgiui, todėl jis plačiausiai naudojamas. Horizontalūs korpuso ir vamzdžių šilumokaičiai apima horizontalius fiksuotus vamzdinius lakštinius garo vandens šilumokaičius, horizontalius korpusus ir vamzdinius garo vandens šilumokaičius su išsiplėtimo jungtimi, horizontalią plūduriuojančią galvutę garo vandens šilumokaičius, horizontalius U-formos šilumos mainus ir vamzdinius vamzdžius horizontalūs segmentiniai vandens vandens šilumokaičiai ir kiti tipai. Pagrindiniai korpuso ir vamzdžių šilumokaičių valdymo parametrai yra šildymo plotas, karšto vandens debitas, šilumos mainų galia ir šilumos terpės parametrai.

Fiksuoto vamzdžio lakšto konstrukcija yra gana paprasta, kompaktiška ir nebrangi, tačiau išorinės vamzdžio dalies negalima valyti mechaniškai. Šio tipo šilumokaičio vamzdžių pluoštas yra prijungtas prie vamzdžio plokštės, kuri privirinama prie abiejų korpuso galų ir prijungiama prie viršutinio dangčio. Viršutiniame dangtelyje ir korpuse yra skysčio įleidimo ir išleidimo antgaliai. Paprastai vamzdžio ryšuliui statmenos pertvaros įrengiamos vamzdžio išorėje. Tuo pačiu metu jungtis tarp vamzdžio ir vamzdžio plokštės bei korpuso yra standi, o vamzdžio viduje ir išorėje yra du skirtingos temperatūros skysčiai.

Viena plūduriuojančios galvutės šilumokaičio vamzdžio plokštė yra sujungta su korpusu flanšu, o kita vamzdžio plokštė nėra prijungta prie korpuso, kad vamzdis galėtų laisvai plėstis ir susitraukti šildant ar vėsdamas. Tačiau prie šios vamzdžio plokštės yra prijungtas viršutinis dangtelis, kuris vadinamas „plaukiojančia galvute“. Todėl tokio tipo šilumokaičiai vadinami plaukiojančios galvutės šilumokaičiu.

Jo pranašumas yra tas, kad vamzdžių ryšulį galima ištraukti, kad būtų lengviau išvalyti; Vamzdžių pluošto plėtimasis nekeičia apvalkalo suvaržymo, todėl kai temperatūrų skirtumas tarp dviejų šilumokaičių terpių yra didelis, dėl vamzdžio pluošto ir korpuso šiluminio plėtimosi skirtumo nesusidarys šiluminis įtempis.

U formos vamzdinis šilumokaitis, kiekvienas vamzdis sulenktas į U formos formą, o abu galai pritvirtinti prie tos pačios vamzdžio plokštės. Kiekvienas vamzdis gali būti laisvai įtrauktas, kad būtų išspręsta šiluminės kompensacijos problema. Vamzdžio praėjimas turi būti bent du pravažiavimai, vamzdžių pluoštas gali būti ištrauktas valymui, o vamzdis gali būti laisvas. Privalumai yra paprasta konstrukcija, lengvas svoris ir tinkamas aukštai temperatūrai ir aukštam slėgiui.

Vienas supakuoto dėžutės šilumokaičio vamzdžių pluošto galas gali išsiplėsti. Laisvas plėtimasis, konstrukcija yra paprastesnė nei plūduriuojančios galvutės, o kaina yra mažesnė nei plūduriuojančios galvutės.

1. Šilumokaičio tipas: A: vamzdinis tipas B: U vamzdžio tipas C: plūduriuojančios galvutės tipas

2. Šilumos mainų plotas: ______kvadratiniai metrai (ã¡)

3. Darbinis slėgis: vamzdžio pusė ______MPa Korpuso pusė ______MPa

4. Darbinė temperatūra: vamzdžio pusė ______â korpuso pusė ______â

5. Medžiaga:

vamzdžio pusė A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: kita

Korpuso pusė A: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: kita

6. Šilumos mainų vamzdžio specifikacijos (skersmuo ir sienelės storis):

7. Tipas: A: Vertikalus B: Horizontalus

8. Vamzdžio pusė: A: vieno vamzdžio praėjimas £ B: dvigubo vamzdžio praėjimas £ C: keturi vamzdžio praėjimai £ D: šeši vamzdžio praėjimai £
