Pramoninis nuvalytas plėvelės garintuvas su vyriais

„Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ nuoširdžiai sveikina jus su mūsų gamykloje esančiu pramoniniu vyrių nuvalytų plėvelių garintuvu. Mes suteiksime jums gerą aptarnavimą ir gamyklos nuolaidą. Tarp klientams Wuxi Hongdinghua Chemical Equipment Co., Ltd. suprojektuotų ir pagamintų nušluostytų plėvelių garintuvų, vyrių nuvalytų plėvelių garintuvas yra įprastas tipas ir plačiai naudojamas pramonėje. Garintuvai su vyriais nušluostyti plėvele dažnai naudojami medžiagoms, kurios linkusios susidaryti nuosėdoms ant kaitinimo paviršiaus, kuriose yra kietų dalelių arba kurios yra linkusios kristalizuotis garavimo proceso metu ir kurias reikia koncentruoti į sausas medžiagas.

Šlifuoto plėvelės garintuvo su vyriais ašmenimis veikimo principas

Šarnyrinis šluostomas plėvelės garintuvas yra efektyvus garintuvas, kurio metu žaliava yra priversta formuoti plėvelę tam tikru kampu į kaitinimo paviršių sukant menteles, kurios yra prijungtos prie nepriklausomų besisukančių velenų, ir teka dideliu greičiu. Jis pasižymi dideliu šilumos perdavimo efektyvumu, trumpu sulaikymo laiku ir gali atlikti krintančios plėvelės išgarinimą vakuumo sąlygomis.

Nuvalytos plėvelės garintuvas su vyriais taip pat sudarytas iš vieno ar daugiau cilindrinių korpusų su šildomu apvalkalu ir besisukančio plėvelės valymo įtaiso cilindro viduje. Nepriklausomi vyriai sujungti peiliukai nuolat nuvalo medžiagą, patenkančią į vyriais nušluostytos plėvelės garintuvą, į skystą plėvelę, kurios storis ir vienodas greitis kaitinimo paviršiuje ir juda žemyn; Šio proceso metu žemos virimo temperatūros komponentai išgarinami, o likučiai išleidžiami iš garintuvo dugno.

Šarnyrinio šlifuoto plėvelės garintuvo charakteristikos ir pritaikymas

Šlifuoto plėvelės garintuvo konstrukcinės charakteristikos yra tokios:

1. Variklis ir reduktorius: rotoriaus sukimosi pavaros įtaisas.

2. Garų skysčių atskyrimo kamera: medžiagos patenka į vyriais nušluostytos plėvelės garintuvą per įėjimą, esantį apatinėje garų skysčių atskyrimo kameros dalyje, ir yra nuolat ir tolygiai paskirstomos ant vyrių nuvalytos plėvelės garintuvo garinimo kameros sienelės per skysčio skirstytuvą, esantį apatinėje garų kameros skysčio atskyrimo dalyje. Antriniai garai, išgarinti iš garinimo kameros, pakyla į atskyrimo kamerą, esančią vyrių šluostės nuvalytos plėvelės garintuvo viršutinėje dalyje, ir yra atskiriami nuo skysčio lašų ar putų, kuriuos antrinis garas gali pernešti per dujų ir skysčių separatorių, įrengtą garų skysčio atskyrimo kameroje, antriniai garai išleidžiami iš viršutinės galinės plėvelės garintuvo.

3. Skysčio skirstytuvas: sumontuotas ant rotoriaus, medžiaga liečiama kryptimi patenka į vyriais nušluostytos plėvelės garintuvą ir per besisukantį skysčio skirstytuvą nuolat ir tolygiai paskirstoma plėvelės pavidalu garinimo paviršiuje.

4. Dujų skysčių separatorius: dujų skysčių separatorius įrengiamas viršutinėje atskyrimo kameros dalyje, kuri sulaiko skysčio lašus ar putas, kuriuos gali nešti kylantys antriniai garai ir nukrenta atgal ant garavimo paviršiaus.

5. Garinimo kamera: Garinimo kameros vidinė sienelė yra garinimo paviršius, kuriame ji keičiasi šiluma su medžiagomis, kurias besisukantys peiliai ir kaitinimo terpė priverčia suformuoti plėvelę.

6. Rotorius: Rotorius sudarytas iš besisukančio veleno ir besisukančio rėmo. Rotorių varo elektros variklis ir reduktorius, o ašmenys juda sukamaisiais judesiais. Turi būti garantuotas jo stiprumas, geometriniai matmenys ir stabilumas.

7. Ašmenys: ašmenys juda sukamaisiais judesiais, nuolat šluostydami skystą medžiagą ant garavimo paviršiaus, kad susidarytų plona plėvelė, kad būtų pasiektas plonos plėvelės garavimo efektas.

šarnyriniai peiliukai, skirti vyriams nuvalytos plėvelės garintuvui

Vyriai sujungti peiliu turi centrinį besisukantį veleną, kuris varo šarnyrinį peilį, kuris, veikiant išcentrinei jėgai, tam tikru kampu slysta prie įkaitusio sienos paviršiaus.

8. Apatinėje galvutėje sumontuoti aukštai temperatūrai atsparūs savaiminio tepimo guoliai, apatinis guolis turi būti patogus medžiagų išmetimui ir priežiūrai bei remontui.

Šarnyrinės plėvelės garintuvo veikimo charakteristikos yra šios:

1. Minimalus slėgio nuostolis

Žaliava Šarnyru nušluostytos plėvelės garintuve „teka“ ir antrinis garų „tekėjimas“ yra dviejuose nepriklausomuose „kanaluose“: medžiaga krinta išilgai garinimo kameros sienelės ir leidžiasi žemyn; Antriniai garai beveik netrukdomi palieka garintuvą nuo cilindro vidurio, todėl slėgio nuostoliai yra minimalūs.

2. Galintys veikti tikromis vakuumo sąlygomis

Dėl itin mažo antrinio garo pasipriešinimo iš garinimo paviršiaus į kondensatorių jis gali išlaikyti aukštą vakuumo laipsnį visos garinimo kameros sienelės garinimo paviršiuje. Vakuuminio laipsnio patobulinimas efektyviai sumažina apdorotos medžiagos virimo temperatūrą.

3. Didelis šilumos perdavimo koeficientas, didelis garavimo intensyvumas

Sumažėjus medžiagos virimo temperatūrai, didėja temperatūros skirtumas su karšta terpe; Turbulentinė skysčio plėvelė sumažina šiluminę varžą; Panašiai slopinamas medžiagų koksavimas ir pleiskanojimas ant sienos, taip pat pagerinamas dalinis garavimo cilindro sienelės šilumos perdavimo koeficientas; Todėl jo garavimo intensyvumas yra labai didelis.

4. Garinimas žemoje temperatūroje

Dėl galimybės išlaikyti aukštą vakuumą garinimo cilindro viduje, apdorotos medžiagos virimo temperatūra labai sumažėja, todėl ji ypač tinka šilumai jautrių medžiagų garinimui žemoje temperatūroje.

5. Trumpas tekėjimo laikas

Medžiagos tekėjimo garintuve laikas yra labai trumpas, veiksmingai užkertant kelią produkto skilimui, susikaupimui ar gedimui garinimo proceso metu.

6. Galima naudoti žemos kokybės garą

Garas yra dažniausiai naudojama šiluminė terpė. Sumažinus medžiagų virimo temperatūrą ir užtikrinant tą patį temperatūrų skirtumą, galima sumažinti šildymo terpės temperatūrą. Žemos kokybės garo naudojimas yra naudingas energijos panaudojimui. Ypač tinka kaip galutinio efekto garintuvas kelių efektų garinimui.

7. Stiprus prisitaikymas ir lengvas valdymas

Išcentrinio šluostymo plėvelės garintuvo struktūra yra specializuota. Šlifuoto plėvelės garintuvas su vyriais gali būti naudojamas didelio klampumo, dalelių kiekio, šiluminio jautrumo, kuriuos sunku valdyti įprastiniais garintuvais, tvarkymui.

Medžiaga, kuri yra linkusi kristalizuotis. Vyriškai sujungtų ašmenų konstrukcija užtikrina efektyvią skysčio plėvelės suspaudimo jėgą (didelį garavimo laipsnį ir mažą likutinį skysčio kiekį).

HDH pagamintas išcentrinis šluostomas garintuvas yra plačiai pripažintas ir priimtas, o HDH suprojektuotas ir pagamintas vyrių šluostės garintuvas gali būti tinkamas įvairiems poreikiams:

1. Distiliavimas

2. Koncentracija

3. Degazavimas

4. Balinimas

5. Dezodoravimas

6. Džiovinimas

7. Reakcija

8. Kristalizacija (atlieka garintuvo aušinimo funkciją)

9. Perdirbimas (ypač tirpikliai ar kitos naudingos medžiagos, naudojamos farmacijos pramonėje)

10. Valymas (pvz., jūros vandens gėlinimas, gryno tirpalo medžiagų atskyrimas)

Šlifuotos plėvelės garintuvo detalės su vyriais

Nuvalytos plėvelės garintuvas su vyriais yra nuvalytų plėvelių garintuvas, kurio struktūrinės charakteristikos apima:

Nuvalytas plėvelės garintuvas su vyriais, kiekvienoje mentėje yra centrinis besisukantis velenas, kuris varo geležtę per švaistiklio mechanizmą. Šarnyrinis peilis yra tvirtai pritvirtintas prie šildymo sienelės paviršiaus išcentrine jėga ir slysta tam tikru kampu, kad žaliava būtų nuvalyta į reikiamą skystą plėvelę ir išvengta nuosėdų susidarymo ir koksavimo ant šildymo paviršiaus. Šio tipo konstrukcija leidžia peiliui efektyviai spausti skystą plėvelę, pagerinti aukštą medžiagos garavimo santykį, taip pat gali padėti sumažinti medžiagos likučius. Jis tinka medžiagoms, kurios yra linkusios susidaryti nuosėdoms ant kaitinimo paviršiaus, kuriose yra kietų dalelių arba kurios linkusios kristalizuotis garavimo proceso metu ir kurias reikia koncentruoti į sausas medžiagas, kurių apdirbimo klampumas yra 35000 mpas.

Šis rotoriaus tipas yra plačiai naudojamas keičiant grandiklio dažnį ir masę bei reguliuojant išcentrinę jėgą. Ašmenų medžiaga paprastai yra ta pati metalinė medžiaga kaip ir garintuvo cilindras, taip pat gali būti naudojama PTFE medžiaga.

„Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ turi visapusiškai atsižvelgti į šiuos veiksnius, padėdamas klientams pasirinkti vyriais nuvalytų plėvelių garintuvus:

1. Gamybos pajėgumai ir veikimo parametrai:

Įskaitant apdorojimo pajėgumus: ________

Pašarų koncentracija: ________

Iškrovimo koncentracija: ________

Tiekimo temperatūra: ________

Išleidimo temperatūra: ________

Veikimo trukmė: ________

2. Medžiagos charakteristikos:

Medžiagos šiluminis jautrumas:________

Medžiagos klampumas:________

Medžiagos takumas darbinėje temperatūroje:________

Medžiagos putojimo savybė:________

Kietosios medžiagos kiekis Medžiagos kristalizacijos tendencija:________

Medžiagos koksavimo polinkis:________

Ar medžiaga linkusi kauptis

2. Darbo terpė (šilumos šaltinis):

Vandens garai: ________ (slėgis)

Aušinimo vandens temperatūra: ________â

Valymo tirpalas (tirpiklis):________

3. Gamybos medžiagų pasirinkimas:

Paviršiaus poliravimo reikalavimai:________

4. Svetainės sąlygos:

Erdvės apribojimai:________

Klimato sąlygos: viduje ir lauke

Ryšys tarp energijos ir produktų:________

Darbo platforma ir kt.

5. Nuostatai:

Saugos reikalavimai:________

Triukšmo indikatoriai: ________

Aplinkos apsaugos rodikliai:________

Šarnyrinio šlifavimo plėvelės garintuvo ašmenų struktūra

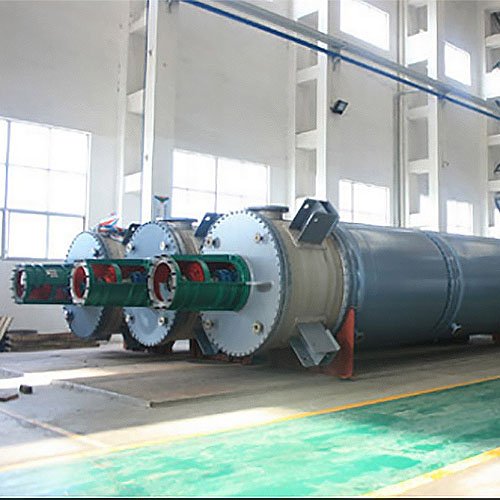

Nuvalytos plėvelės garintuvas paruoštas bandomajam veikimui
