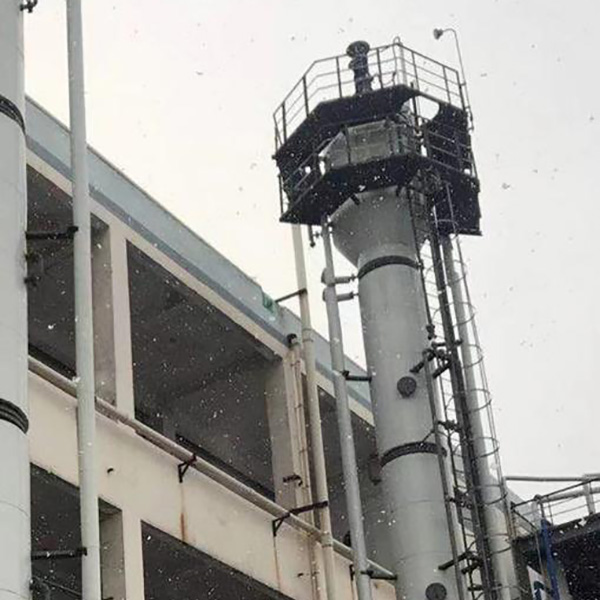

Pramoninės rotacinės ištraukimo kolonos arba bokštai

Wuxi Hongdinghua Chemical Equipment Co., Ltd., kaip profesionalus aukštos kokybės pramoninių rotacinių ištraukimo kolonų ar bokštų gamintojas, galite būti tikri, kad iš mūsų gamyklos nusipirksite pramonines rotacines ištraukimo kolonas arba bokštus ir mes pasiūlysime jums geriausią aptarnavimą po pardavimo ir pristatymą laiku. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼HDHï¼ taip pat yra profesionalus ištraukimo bokštų projektavimo ir gamybos gamintojas. Sukamieji ištraukimo bokštai naudojami sudėtingiems mišriems skysčiams atskirti arba sintetinti.

Rotacinis ištraukimo bokštas yra tiksli ištraukimo įranga, o Wuxi Hongdinghua turi unikalų supratimą ir patirtį projektuojant ir gaminant rotacinį ištraukimo bokštą.

Rotacinio ištraukimo bokšto charakteristikos ir taikymas

1. Mažiau grindų ploto ir mažos priežiūros išlaidos

2. Didelis perdirbimo pajėgumas, tinkamas nuolatinei gamybai;

3. Didelis efektyvumas, mažas tirpiklio sulaikymas

Rotacinis ištraukimo bokštas yra efektyvi atskyrimo įranga, plačiai naudojama tokiose srityse kaip smulkūs chemikalai, vaistai ir aplinkos taršos apdorojimas.

Rotacinio ištraukimo bokšto detalės

Rotorinis ištraukimo bokštas yra mechaniškai maišoma bokšto tipo ištraukimo įranga, susidedanti iš trijų dalių: viršutinės skaidrinimo sekcijos, maišymo sekcijos ir apatinės skaidrinimo sekcijos. Maišymo sekcija yra cilindro formos, o vidus yra padalintas į ištraukimo kameras statinėmis žiedinėmis pertvaromis. Dviejų statinių žiedinių pertvarų vidurys yra fiksuotas besisukantis diskas, kuris sukasi kartu su maišymo velenu. Eksploatacijos metu sunkioji fazė (organinė fazė) ir lengva fazė (organinė fazė) patenka į bokštą atitinkamai iš viršaus ir apačios ir sudaro priešpriešinį kontaktą bokšto viduje. Maišant fiksuotą sukamąjį diską, išsklaidyta fazė sudaro skysčio lašelius, padidinančius masės perdavimo tūrį. Pasibaigus ekstrahavimo procesui, iš bokšto viršaus ir apačios išteka atitinkamai lengvoji ir sunkioji fazės.

Rotaciniame ištraukimo bokšte yra keli vienodo dydžio ir atstumo diskai, sujungti sukamais velenais viduryje, vadinami sukamaisiais diskais, kurie sukasi tolygiai sukant velenus. Besisukantis diskas yra atskirtas vienodo dydžio ir tarpais apvaliais diskais, pritvirtintais prie bokšto sienos, ir vadinamas fiksuotu disku. Tirpalas (mažesnio tankio) nuolat patenka į bokštą iš apatinės dalies, dėl plūdrumo teka į viršutinę dalį, nuolat besisukančio sukamojo disko išcentriniu poveikiu suskaidomas ir išsisklaido į lašelius, o kitas tirpiklis (didesnio tankio) nuolat patenka į bokštą iš viršutinės dalies, gravitacijos būdu teka žemyn ir užpildo visą bokštą. Disperguoti lašeliai yra disperguojami nuolatiniame tirpale ir per lašelius kontaktuoja su tirpikliu. Vienas ar keli tirpalo komponentai selektyviai ištirpinami nepertraukiamame tirpiklyje, kad būtų perduota masė.

Besisukančių diskų skaičius, tarpai ir kitos Rotacinio ištraukimo bokšto konstrukcijų skaičius apskaičiuojamas pagal tokius veiksnius kaip žaliavos specifikacijos, reikalingas atskyrimo laipsnis ir grynumas.

Sukamasis ištraukimo bokštas sudarytas iš vertikalaus cilindro su horizontalia stacionaria žiedine pertvara. Statinė žiedinė pertvara yra plokščia plokštė su centrine anga, o statinė žiedinė pertvara padalija cilindrą į ištraukimo kamerų eilę. Ištraukimo kameros centre yra judantis žiedas, kurio skersmuo yra šiek tiek mažesnis nei statinio žiedo pertvaros angos skersmuo. Lygiagrečiai besisukančiam velenui sumontuota judančių žiedų eilė, kad judantį žiedą ir veleną būtų galima patogiai sumontuoti Rotary Extraction bokšte. Maišymo sekcija yra tarp dviejų flanšų viduryje, kur daugiausia baigiamas skysto skysčio masės perkėlimo procesas. Vidurinis viršutinis flanšas iki viršutinės plokštės dalies yra viršutinė atskyrimo sekcija, naudojama šviesiam skysčiui nuskaidrinti; Nuo vidurinio apatinio flanšo iki apatinio flanšo sekcija yra apatinė atskyrimo sekcija, naudojama sunkiam skysčiui nuskaidrinti. Virš ir žemiau maišymo sekcijos sumontuota didelių porų sieto plokštė. Sunkioji fazė į bokštą patenka iš apatinės sieto plokštės, o lengvoji fazė į bokštą iš viršaus. Sieto plokštės funkcija yra sumažinti skysčio maišymą ir sustiprinti skaidrinimo sekcijos fazių atskyrimo efektą.

Kaip ir kita bokšto ištraukimo įranga, eksploatacijos metu lengvoji ir sunkioji fazės patenka į rotacinį ištraukimo bokštą atitinkamai iš apatinės ir viršutinės bokšto dalių. Dvi fazės bokšte susiduria su priešpriešine srove, o veikiant sukamajam diskui, išsklaidyta fazė sudaro mažus skysčio lašelius, padidindama masės perdavimo plotą tarp dviejų skysčių. Lengvoji ir sunkioji fazės, kurios užbaigia ekstrahavimo procesą, išteka atitinkamai iš lengvojo skysčio išleidimo angos ir sunkiojo skysčio išleidimo angos.

Šie techniniai duomenys yra svarbūs projektuojant rotacinį ištraukimo bokštą

1. Žaliavos tankis, ekstraktoriaus tankis;

2. Žinodami apdorojimo pajėgumą (kiekį), medžiagos ir ekstraktoriaus santykį, galima nustatyti sieto plokštės ištraukimo bokšto skersmenį;

3. Ar atlikote nedidelį virdulio tipo bandymą arba dabartinę veikimo būseną? Pagrindinis tikslas yra žinoti, kiek reikia ekstrahavimo ciklų, kurie atitiktų proceso reikalavimus, kad būtų galima nustatyti ištraukimo sekcijos aukštį;

4. Medžiagos sluoksniavimo laikas, pagal kurį galima apskaičiuoti nuskaidrinimo sekcijos cilindro tūrį;

5. Ar yra koks nors emulsinimo reiškinys? Jei taip, nuotekų išleidimo anga turėtų būti apsvarstyta sluoksniuotoje dalyje;

6. Kokia yra medžiagos pH vertė ir jos charakteristikos, todėl patogu pasirinkti įrangos medžiagas (tinkamą medžiagą sieto plokštės ištraukimo bokštui statyti) ¼;
