Mechaninis suslėgtas garų garintuvas

„Wuxi Hongdinghua Chemical Equipment Co., Ltd“ yra profesionalus mechaninių garų pakartotinai suspaustų garintuvų gamintojas ir tiekėjas Kinijoje. Didėjant energijos sąnaudoms, kai bendras išgarinimo kiekis yra palyginti didelis, o garavimas yra gana stabilus ir nedidelis svyravimas, ir yra reikalavimas sumažinti eksploatavimo išlaidas, Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) rekomenduos pasirinkti MVR garintuvą.

MVR garinimo sistema turi šias savybes ir privalumus:

1. Mažos eksploatacijos išlaidos. MVR garintuvo taikymas gali padėti sumažinti eksploatacines išlaidas, nes jame naudojama žemos temperatūros ir žemo slėgio garinimo technologija, naudojant elektros energiją, kurios kaina yra gana stabili. Tobulėjant technologijoms, įvairios žaliosios energijos formos paverčiamos elektros energija, todėl elektros energijos kaina gana ilgą laiką išlieka stabili. Todėl MVR garintuvų pasirinkimas padės pagerinti konkurencingumą mažinant veiklos sąnaudas. Remiantis statistika, klientai, kurie šiuo metu naudoja MVR garintuvus, remiantis faktiniais duomenimis, didžiąją projekto investicijų dalį į MVR garintuvus gali susigrąžinti per šešis mėnesius iki vienerių metų. Ateityje jūs prilygsite turėti mašiną, kuri nuolat kuria jums papildomos vertės.

2. Wuxi Hongdinghua suprojektuotas ir pagamintas MVR garintuvas pasižymi dideliu šilumos panaudojimo efektyvumu, mažu šilumos energijos kiekiu vienam išgarinimo vienetui ir daug mažiau šviežio garo reikia papildyti, todėl jis gali sutaupyti energijos, turi aukštą elektros energijos konversijos efektyvumą ir turi mažą galią, reikalingą įrangai. MVR garintuvų energijos sąnaudos paprastai sudaro 20–40 % tradicinių kelių efektų garintuvų, todėl MVR garintuvai yra ne tik draugiški aplinkai, bet ir pasižymi dideliu energijos taupymo poveikiu bei aukštu šiluminiu efektyvumu.

3. MVR garintuvas turi aukštą automatizavimo lygį ir yra lengvai valdomas. Palyginimui, kelių efektų garintuvuose kaip šilumos šaltinį reikia naudoti aukštos temperatūros ir aukšto slėgio garus. Be to, operatoriai turi būti profesionaliai apmokyti ir turėti sudėtingus veiklos reglamentus. MVR garintuvų valdymui dažniausiai naudojami pramoniniai valdymo kompiuteriai, PLC ir dažnio keitikliai, leidžiantys visai MVR garintuvų sistemai veikti automatiškai. Tai ne tik sumažina personalo paskirstymą, bet ir mažina operatorių profesinius gebėjimus. Procesas paprastas ir praktiškas.

4. Mažiau reikalingas grindų plotas MVR Evaporatorï¼ erdvės taupymui. Pagal tuos pačius gamybos reikalavimus, kaip ir tradiciniams garintuvams, MVR garintuvų grindų plotas yra daug mažesnis nei tradicinių daugiafunkcinių garintuvų. MVR garintuvas yra kompaktiško dizaino, todėl jį lengva montuoti, išbandyti ir transportuoti.

5. Reikia mažiau patalpų, o bendros investicijos į projektą nedidelės. MVR gali išgaruoti žemesnėje nei 40 â temperatūroje be šaldymo įrangos, todėl jis ypač tinka šilumai jautrioms medžiagoms.

6. Kadangi MVR garintuvas iš tikrųjų yra vieno poveikio garintuvas, produktas turi trumpą buvimo laiką, todėl galutinio produkto kokybė yra aukštesnė.

MVR garintuvo taikymas

1. Pramoninių nuotekų valymas (aplinkos apsauga)

Pramoninių nuotekų ir vandens perdirbimo koncentracija. Nuotekų valymas, pvz., galvanizavimo pramonė, dangų gamybos pramonė, farmacijos ir pesticidų pramonė, metalo apdirbimo pramonė, popieriaus gamybos pramonė ir žalios naftos gamybos pramonė.

Pašalinkite organines medžiagas ir neorganines druskas iš nuotekų ir paverskite atliekas lobiais. MVR garintuvas yra geriausias sprendimas pakartotinai naudoti daug druskos turinčias pramonines nuotekas.

2. Chemijos pramonė

Procesinis vandens apdorojimas tuščiavidurių pluoštų molekulėms paruošti

Prieskonių valymas

Cheminių žaliavų, tokių kaip natrio chloridas ir natrio persulfatas, gamyba

Jūros vandens gėlinimas

Koncentruoti kristaliniai organiniai priedai

Ištraukite skystį

Analizuokite reakcijos produktus kaip tirpiklius ir produktus

3. Farmacijos pramonė

Farmacijos pramonė yra tradicinė pramonė, turinti daugybę pasenusių garintuvų ir pasenusių garintuvų, kurie ne tik kenkia vaistų kokybei, bet ir eikvoja daug energijos. Būtina skubiai atnaujinti ir sumažinti anglies dvideginio išmetimą.

Vaistų gamybai reikalingas garinimas, koncentravimas, kristalizacija ir džiovinimas.

Žolelių koncentracija

Reikėtų pažymėti, kad MVR garintuvas turi nedidelį efektyvų temperatūros skirtumą, didelį šilumos mainų plotą ir didelę įrangos vertę. Garavimo tūrio leidimas yra mažas. Reguliuojamas suprojektuoto garavimo tūrio diapazonas yra mažas. Jei reikia padidinti garavimo tūrį, atitinkamai padidės antrinė garo gamyba. Šiuo metu kompresoriaus garų įleidimo slėgis viršys projektinį slėgį, todėl padidės kompresoriaus darbinė srovė. Jei kompresoriaus greitis sumažinamas valdant dažnio keitikliu, temperatūros kilimas sumažės, o tai sukels nedidelį persotinto tirpalo temperatūros skirtumą ir sumažins garavimą. Jei norime sumažinti garavimą, antrinis garų generavimas neatitiks kompresoriaus įleidimo slėgio projektavimo reikalavimų, todėl kompresorius sukels pertraukiamą vibraciją. Nors ją galima palengvinti arba kompensuoti atidarius aplinkkelį, tačiau ilgai veikiant, sumažės kompresoriaus temperatūra, sumažės antrinis garų susidarymas, o galiausiai kompresorius bus priverstas sustoti.

MVR garintuvo detalės

MVR garintuvas sumažina išorinės energijos poreikį pakartotinai panaudodamas antrinio garo generuojamą energiją. MVR garintuvai plačiai naudojami tokiose srityse kaip chemijos inžinerija, maistas, popieriaus gamyba, farmacija, jūros vandens gėlinimas ir nuotekų valymas. MVR MVR garintuvo veikimo principas

MVR yra vienas garintuvas, kuris naudoja segmentuotą garinimą pagal reikiamą produkto koncentraciją. Kai produktas negali pasiekti reikiamos koncentracijos pirmą kartą praėjęs per MVR garintuvą, produktas, išėjus iš MVR garintuvo, per išorinį MVR garintuvo vamzdyną pumpuojamas į viršutinę MVR garintuvo dalį, naudojant vakuuminį siurblį, esantį apatinėje MVR garintuvo dalyje. Šis kartotinis išgarinimo procesas naudojamas norint pasiekti reikiamą koncentraciją.

MVR garintuvo vidus yra lygiagretus ir vertikalus šilumos mainų vamzdžių išdėstymas. Šilumos mainų vamzdžio vidus yra žaliava, o šilumos mainų vamzdžio išorė yra garai. Žaliavos skystis teka iš viršaus į apačią. Šio proceso metu vamzdžio viduje esantis paviršiaus plotas didėja, todėl produktas tekėja plėvelės pavidalu, o tai padidina žaliavos skysčio kaitinimo plotą. Tuo pačiu metu MVR garintuvo vamzdžio pusėje per vakuuminį siurblį susidaro neigiamas slėgis, todėl žaliavos skystyje sumažėja vandens virimo temperatūra ir pasiekiama žemos temperatūros koncentracija. Garavimo temperatūra paprastai yra apie 60 â.

Garų kondensatas, dalis šviežių garų ir liekamieji garai, susidarę pakaitinus ir išgarinus žaliavos skystį per MVR garintuvą, atskiriami per garų skysčio separatorių. Kondensuotas vanduo išteka iš apatinės garų skysčio separatoriaus dalies, kad pašildytų žaliavos skystį, patenkantį į MVR garintuvą. Garai yra suslėgti per garų kompresorių (kuo didesnis garo slėgis, tuo aukštesnė temperatūra), Slėginis garas susilieja per dujotiekį ir vėl praeina per MVR garintuvo šildymo sekciją.

Paleidžiant MVR garintuvą, pašildymui reikalinga dalis garų. Po normalios eksploatacijos reikalingas garų kiekis gerokai sumažės. Garo kompresoriaus antrinio garo slėgio procese elektros energija paverčiama garo šilumos energija. Todėl įrangos eksploatavimo metu reikiamas garas sumažinamas, o reikalinga elektros energija padidinama.

Žaliavos skysčio temperatūra MVR garintuve srauto proceso metu visada yra apie 60 °C, o temperatūros skirtumas tarp šildymo garų ir žaliavos skysčio taip pat palaikomas maždaug 5–8 °C. Kuo mažesnis temperatūrų skirtumas tarp žaliavos skysčio ir kaitinimo terpės, tuo geriau apsaugoma produkto kokybė ir veiksmingai išvengiama vamzdelio prilipimo.

Kai produkto koncentracijos reikalavimas yra apie 50 %, jį galima užpildyti tik naudojant MVR garintuvą. Kai reikiama koncentracija yra 60%, reikalinga greito garinimo įranga.

MVR schema

MVR energijos srauto diagrama

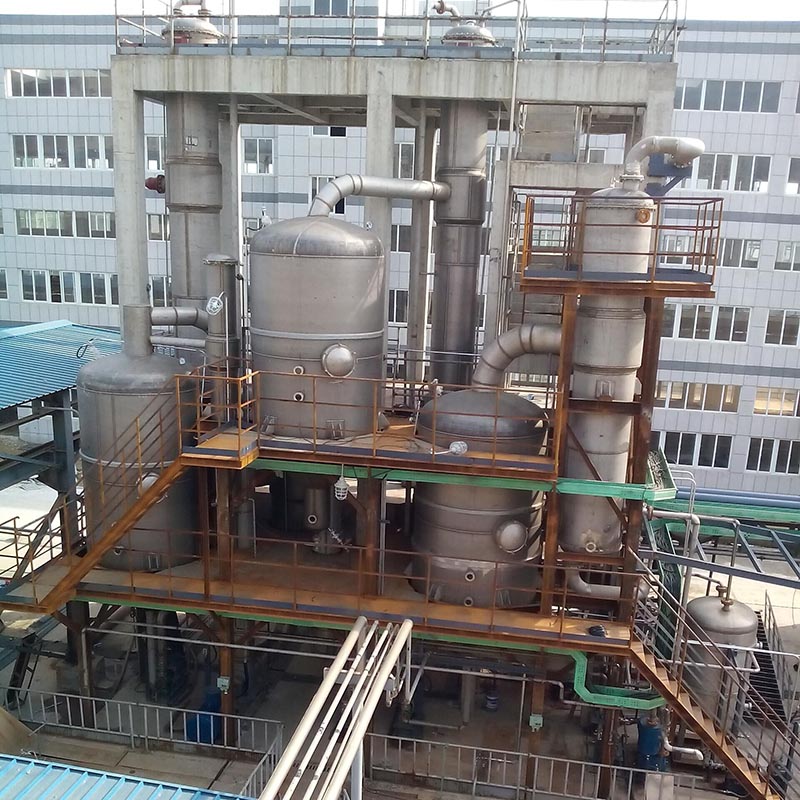

MVR garintuvas montuojamas
