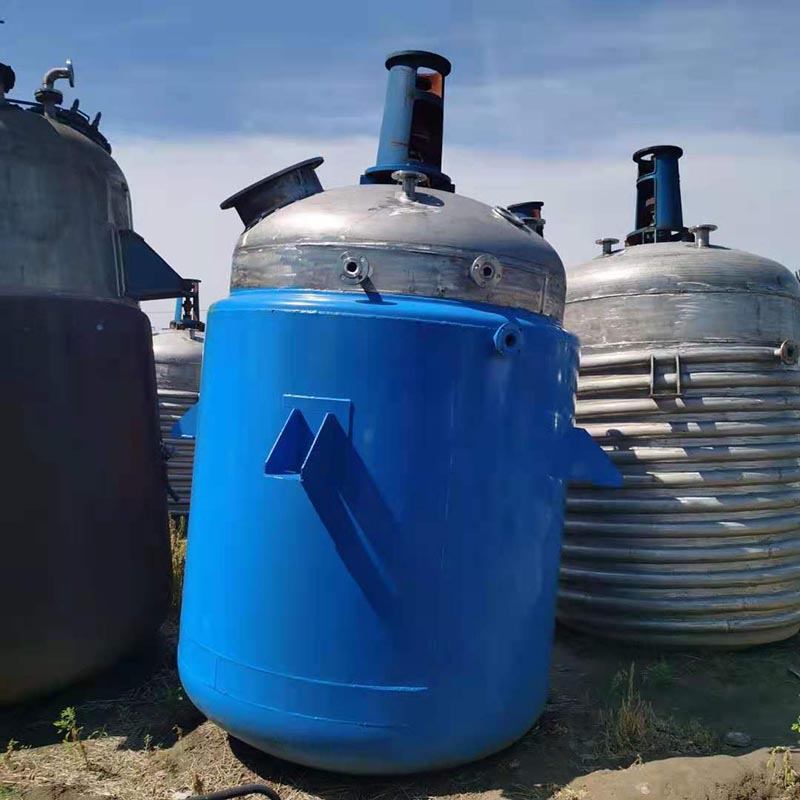

Spiralinis pusvamzdžio apvalkalo reaktorius

Wuxi Hongdinghua Chemical Equipment Co., Ltd. projektuoja ir gamina įvairių tipų reaktorius klientams. Vieno tipo reaktoriai yra gana skirtingi, kurie skiriasi nuo tradicinių apvalkalinio tipo reaktorių ir turi privalumų, kurių neturi apvalkalo tipo reaktoriai. Jis gali būti naudojamas šildymo, garinimo, vėsinimo ir mažo arba didelio greičio maišymo funkcijoms atlikti. Šio tipo reaktorius yra išorinis pusvamzdinis reaktorius.

Išorinio pusvamzdžio reaktoriaus charakteristikos ir pritaikymas:

Išorinis pusvamzdinis reaktorius, taip pat žinomas kaip išorinis ritės vamzdinis reaktorius, dažnai naudojamas reaktoriams, kuriuose yra per daug vidinių konstrukcijų arba per daug angų reaktoriuje.

Išorinio pusvamzdžio reaktoriaus šilumos šaltinis yra garai, karštas vanduo arba šiluminė alyva, tekanti tarp išorinės reaktoriaus korpuso sienelės ir pusės vamzdžio. Tradicinės striukės formos pakeitimas.

Išorinis pusvamzdinis reaktorius, kaip ir apvalkalinis reaktorius, taip pat gali būti naudojamas naftos, chemijos, gumos, pesticidų, dažų, vaistų, maisto ir kituose procesuose, tokiuose kaip vulkanizacija, nitrifikacija, hidrinimas, alkilinimas, polimerizacija ir polikondensacija.

Išsami informacija apie išorinį pusvamzdį reaktorių

Spiralinio pusvamzdžio reaktoriaus spiralinis išorinis vamzdis turi pusės vamzdžio konstrukciją, kuris gali sumažinti reaktoriaus korpuso sienelės storį ir pagerinti reaktoriaus slėgį.

Išorinio pusvamzdžio reaktoriaus pusapvalis vamzdinis apvalkalas padalija vidinį cilindrą į slėgio sąlygas, kurias veikia vietinis išorinis slėgis pusapvaliame vamzdyje ir slėgis cilindro viduje. Išorinis pusės vamzdžio apvalkalas taip pat gali užkirsti kelią vidinio cilindro nestabilumui. Žvelgiant iš bendros reaktoriaus perspektyvos, kiekvienas išorinis spiralinio vamzdžio apvalkalas yra reaktoriaus cilindro tvirtinimo žiedas, pakeičiantis apvalkalo korpusą, dėl kurio vidinis cilindras patiria bendrą išorinį slėgį. Išorinio spiralinio vamzdžio apvalkalo atsparumas slėgiui yra nuo 0,6 iki 2,5 MPa, o tai gali labai pagerinti šilumos perdavimo terpės kokybę karščiui nejautrių medžiagų reakcijų metu.

Kaip pavyzdį imant kaitinimą garais, pusvamzdžio apvalkalo reaktorius naudojant pusapvalį vamzdį. Garo slėgio mažinimas dažnai reguliuojamas 0,4 MPa. Naudojant išorinį spiralinio vamzdžio apvalkalo reaktorių, garo slėgis gali būti nuo 0,7 iki 1,3 MPa, nereikia toliau mažinti slėgio. Dėl išorinio spiralinio vamzdžio apvalkalo žymiai pagerinto vidinio cilindro įtempimo būseną, vidinio cilindro sienelės storis yra santykinai sumažintas. Dėl išorinio ritinio vamzdžio apvalkalo suvirinimo proceso spragų, kai reikalingas šilumos perdavimas yra vienodas, pusiau vamzdžio apvalkalo reaktoriaus šilumos perdavimo plotas yra atitinkamai mažesnis.

Išorinio pusvamzdžio reaktoriaus privalumai yra didelis šildymo efektyvumas, greitas medžiagų aušinimo greitis ir mažesnės klientų gamybos sąnaudos. Jis yra labai stabilus ir turi mažiau triukšmo veikimo metu. Visa įranga yra lengvai valoma ir gali būti nuolat naudojama. Pusvamzdžio apvalkalo reaktorius išsklaido ir maišo žaliavas, turi gerą sandarinimo efektą ir nėra nuotėkio. Integruota iškrova užtikrina visišką iškrovimą be likučių.

Pusvamzdžio apvalkalo reaktorius yra palankesnis šilumos perdavimo efektyvumui, nes jis gali tarnauti kaip šilumos šaltinio kamera. Taip pat tai gali padėti pasiekti energijos suvartojimo taupymo tikslą, apvalkalo tūrio ir pusės vamzdžio tūrio santykis yra 8:1. Tai gali sumažinti investicijų ir gamybos sąnaudas.

Jis gali ne tik pagerinti šilumos perdavimo koeficientą, bet ir sumažinti šiluminę varžą bei tinka aušinimo procesams. Tai taip pat gali padidinti terpės srautą spiraliniame pusvamzdyje, o dideliu greičiu tekanti terpė gali veiksmingai užkirsti kelią nuosėdų susidarymui ant pusvamzdžio apvalkalo vidinio paviršiaus. Tuo pačiu metu ši įranga taip pat gali sumažinti bendrą reaktoriaus korpuso skersmenį ir sutaupyti vietos.

Todėl išorinis pusvamzdžio apvalkalo reaktorius turi šiuos privalumus:

1. Sumažinti reaktoriaus korpuso sienelių storį ir pagerinti jo apkrovą (reaktoriaus korpuso ir apatinės galvutės sienelių storis yra 37,5% ir 50% plonesnis nei tradicinio apvalkalo reaktoriaus);

2. Tai naudinga gerinant šilumos perdavimo efektyvumą (gali ne tik padidinti šilumos perdavimo koeficientą, bet ir sumažinti šiluminę varžą);

3. Sutaupykite energijos sąnaudas (apvalkalo tūrio ir pusvamzdžio tūrio santykis yra 8, sumažinant šiluminę varžą);

4. Greito aušinimo efektyvumas (mažina klientų kaštus);

5. Bendro reaktoriaus korpuso skersmens sumažinimas yra naudingas dirbtuvių išdėstymui.

Pusvamzdžio apvalkalo reaktoriui statyti galima naudoti įvairių tipų metalus, tokius kaip nerūdijantis plienas, anglinis plienas, titano plienas ir kt.

Pusvamzdžio apvalkalo reaktorius susideda iš šių konstrukcijų:

1.spiralinis pusvamzdis

2.Reaktoriaus korpusas

3.galva

4. Maišytuvas (įvairių tipų maišymas arba deriniai)

5. Vairavimo įtaisas (variklis, reduktorius, magnetinis maišymas)

6. Veleno sandarinimo įtaisas (pakavimo sandariklis, vieno galo mašinos sandariklis, dvigubo galo mašinos sandariklis, magnetinis sandariklis ir kt.)

7. Atrama (atraminė laikiklis arba ausies sėdynė)

Kai Wuxi Hongdinghua Chemical Equipment Co., Ltd. projektuoja pusvamzdžio apvalkalo reaktorių klientams, maloniai prašome pateikti HDH šiuos duomenis ir parametrus.

1. Tūris: ______L

2. Pusiau vamzdžio striukė: šilumos mainų zona ______ã¡

šilumos šaltinis: A šildymas garais B karštas vanduo C Šilumos perdavimo alyvos šildymas

3. Darbinis slėgis: apvalkalo slėgis ______MPa, vidinis cilindro slėgis _______MPa

4. Darbinė temperatūra: apvalkalas ______â vidinis cilindras ______â

5. Medžiaga:

Striukė A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: kita

Vidinis cilindras A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: kita

6. Maišymo tipas: A: mentelės tipas B: rėmo tipas C: inkaro tipas D: turbinos varomasis tipas E: kiti

7. Reduktorius: A: cikloidinis kaiščio rato reduktorius B: reduktoriaus sukimosi greitis: ______rpm

8. Variklio galia: ______KW, ar reikalingas atsparus sprogimui______ kintamasis dažnis______

9. Veleno sandariklis: A: Pakavimo dėžutė B: Mechaninis sandariklis 204 C: Mechaninis sandariklis 205 D: Kita

10. Vidinis ritės vamzdis

A: Šildymo plotas: ______kvadratinis metras

B: Aušinimo plotas: ______kvadratinis metras

Pusvamzdžio apvalkalo reaktorius
