Vertikalus korpuso ir vamzdžio šilumokaitis

Wuxi Hongdinghua Chemical Equipment Co., Ltd., kaip profesionalus vertikalių korpusų ir vamzdžių šilumokaičių gamintojas, daugelį metų bendradarbiauja su klientais iš naftos, chemijos, farmacijos, aplinkos apsaugos ir metalurgijos pramonės. Šilumokaitis yra plačiausiai naudojama įranga tarp Wuxi Hongdinghua Chemical Equipment Co., Ltd. tiekiamos įrangos, ypač korpuso ir vamzdžio šilumokaičiams.

Korpuso ir vamzdžio šilumokaičiai gali būti klasifikuojami į daugybę skirtingų pavadinimų pagal jų vidinę struktūrą arba pagal vidutinio srauto režimą korpuso ir vamzdžio šilumokaityje arba jų paskirtį, pvz., kondensatorius, aušintuvas, šildytuvas, pašildytuvas, perkaitintuvas, šalčio gaudyklė, kelių vamzdžių pralaidumo kondensatorius, U-vamzdžių šilumokaitis, plūduriuojančios galvutės šilumokaitis, pakavimo dėžutė su daugybe pavadinimų.

„Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ suskirsto tiek daug apvalkalų ir vamzdžių šilumokaičių pagal jų įrengimo vietas, naudodama intuityvesnius ir suprantamesnius terminus:

Vertikalus korpuso ir vamzdžio šilumokaitis

Horizontalus korpuso ir vamzdžio šilumokaitis

Visų šių skirtingų pavadinimų šilumokaičių pagrindinė struktūra yra beveik vienodos arba panašios struktūros;

Korpuso ir vamzdžio šilumokaičio konstrukciją sudaro:

Korpuso ir vamzdžių šilumokaičiai daugiausia sudaryti iš gaubto (integruoto dangčio), vamzdžio lakšto, vamzdžių, korpusų ir pertvarų plokščių.

Paprastai apvalkalas yra cilindro formos; Vamzdžiai yra tiesūs arba U formos. Siekiant pagerinti šilumokaičių šilumos perdavimo efektyvumą, taip pat gali būti naudojami srieginiai vamzdžiai, vamzdeliai su briaunomis ir kt. Vamzdžių išdėstymo modelis apima lygiakraščius trikampius, kvadratus, kampinius kvadratus ir kampinį trikampį.

Vertikalaus korpuso vamzdžio šilumokaičio charakteristikos ir pritaikymas:

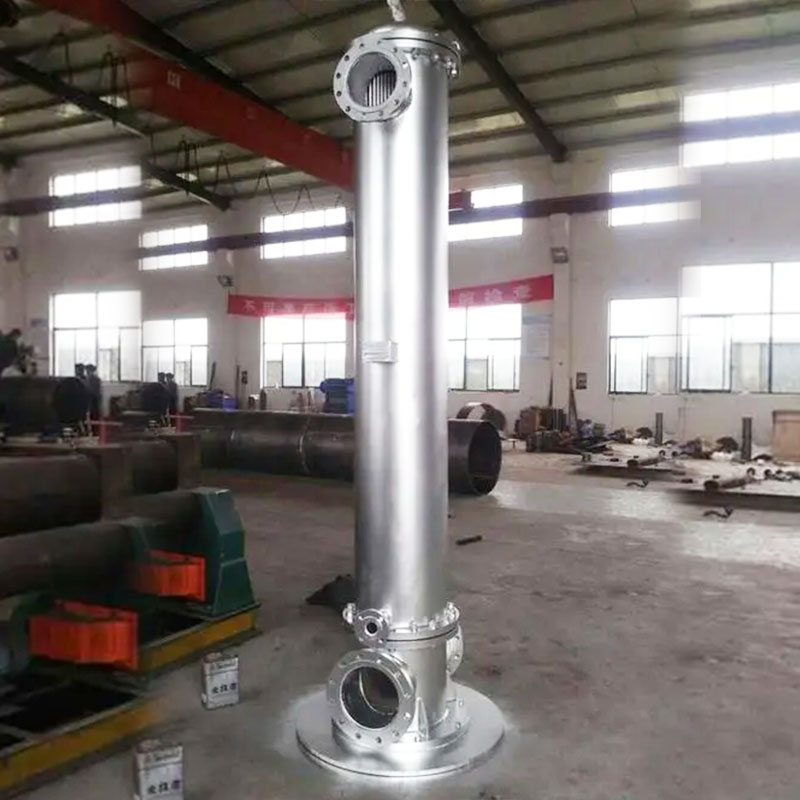

Vertikalus korpuso ir vamzdžio šilumokaitis susideda iš apvalkalo ir vamzdžių pluošto, kuriame yra daug vamzdžių, o šilumos mainai tarp šaltų ir karštų skysčių vyksta per vamzdžio sieneles. Kaip tradicinė standartinė šilumos mainų įranga, korpuso ir vamzdžių šilumokaičiai plačiai naudojami chemijos pramonėje, naftos perdirbimo, naftos chemijos pramonėje, energetikoje, branduolinėje energetikoje ir kituose pramoniniuose įrenginiuose, ypač aukštos temperatūros ir aukšto slėgio bei didelio masto šilumokaičiuose, kurie turi absoliutų pranašumą.

Vertikalaus korpuso vamzdžio šilumokaičio informacija:

Paprastai vertikalių korpusų ir vamzdžių šilumokaičių darbinis slėgis gali siekti 4 MPa, o darbinė temperatūra yra žemesnė nei 200 â. Kai kuriais atvejais taip pat galima pasiekti didesnį slėgį ir temperatūrą. Paprastai korpuso skersmuo yra mažesnis nei 1800 milimetrų, o vamzdžio ilgis yra mažesnis nei 9 metrai. Kai kuriais atvejais būna ir didesnių ar ilgesnių vamzdelių.

Korpuse uždengto vamzdžių pluošto sienelės paviršius tarnauja kaip tarpsieninio šilumokaičio šilumos perdavimo paviršius. Vertikalus korpuso ir vamzdžio šilumokaitis turi paprastą struktūrą, mažą kainą, platų srauto skerspjūvį ir lengvai valomas; Tačiau šilumos perdavimo koeficientas yra mažas, o grindų plotas mažesnis nei horizontalaus tipo korpuso ir vamzdžio šilumokaičio. Jis gali būti pagamintas iš įvairių konstrukcinių medžiagų (daugiausia metalinių medžiagų) ir gali būti naudojamas esant aukštai temperatūrai ir slėgiui, todėl jis yra plačiausiai naudojamas. Vertikalūs korpuso ir vamzdžių šilumokaičiai apima vertikalius fiksuotus vamzdinius lakštinius garo vandens šilumokaičius, vertikalius korpuso ir vamzdinius garo vandens šilumokaičius su kompensacine jungtimi ir kitus tipus. Pagrindiniai korpuso ir vamzdžių šilumokaičių valdymo parametrai yra šildymo plotas, karšto vandens debitas, šilumos mainų galia ir šilumos terpės parametrai.

Projektuodami ir gamindami vertikalius korpuso ir vamzdžių šilumokaičius, Wuxi Hongdinghua Chemical Equipment Co., Ltd. pateikite šiuos parametrus ir techninius duomenis.

1. Šilumokaičio tipas: A: vamzdinis tipas B: U vamzdžio tipas C: plūduriuojančios galvutės tipas

2. Šilumos mainų plotas: ______kvadratiniai metrai (ã¡)

3. Darbinis slėgis: vamzdžio pusė ______MPa Korpuso pusė ______MPa

4. Darbinė temperatūra: vamzdžio pusė ______â korpuso pusė ______â

5. Medžiaga:

vamzdžio pusė A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: kita

Korpuso pusė A: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: kita

6. Šilumos mainų vamzdžio specifikacijos (skersmuo ir sienelės storis):

7. Tipas: A: Vertikalus B: Horizontalus

8. Vamzdžio pusė: A: vieno vamzdelio praėjimas £ B: dvigubo vamzdelio praėjimas £ C: keturi vamzdžio praėjimai £ D: šeši vamzdžio praėjimai £

Vertikalus korpuso ir vamzdžio šilumokaitis
