Industrial Fix – šluostytos plėvelės garintuvas

„Wuxi Hongdinghua Chemical Equipment Co., Ltd“ yra „Industrial Fix“ - šluostomos plėvelės garintuvų gamintojai ir tiekėjai Kinijoje, mes galime suteikti jums profesionalų aptarnavimą ir geresnę kainą. „Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ klientams suprojektavo ir pagamino įvairių formų nuvalytų plėvelių garintuvus. Nuvalytos plėvelės garintuvas su fiksuotomis mentėmis yra nuvalytų plėvelių garintuvas, pasižymintis dideliu gamybos tikslumu ir montavimo tikslumu.

Fiksuoto šluostelio plėvelės garintuvo veikimo principas

Fiksuoto šluostymo plėvelės garintuvo mentė pagaminta iš metalinės medžiagos, kuri standžiai sujungta su rotoriumi. Grandiklio ilgis yra toks pat kaip ir garinimo cilindro. Tarpas tarp besisukančių ašmenų ir vidinės garinimo cilindro sienelės yra 1-2 mm. Jis tinka ypač didelio klampumo ir lengvai susidaro putplasčio medžiagoms garinti, koncentruoti, tirpinti ar valyti. Nuvalytas garintuvas su fiksuotomis mentėmis taip pat sudarytas iš vieno ar daugiau cilindrinių korpusų su šildomu apvalkalu ir besisukančiomis mentėmis cilindro viduje. Peilis nenutrūkstamai nuvalo žaliavą, patenkančią į fiksuoto peilio plėvelės garintuvą, į storą ir vienodą skystą plėvelę ant kaitinimo paviršiaus ir juda žemyn; Šio proceso metu žemos virimo temperatūros komponentai išgarinami, o likučiai išleidžiami iš garintuvo dugno.

Fiksuoto šluostelio plėvelės garintuvo charakteristikos ir pritaikymas

Fiksuoto šluostelio plėvelės garintuvo konstrukcinės charakteristikos yra šios:

1. Variklis ir reduktorius: rotoriaus sukimosi pavaros įtaisas.

2. Garų skysčių atskyrimo kamera: medžiagos patenka į fiksuotų mentelių nuvalytos plėvelės garintuvą tangentiškai per įvadą, esantį apatinėje garų skysčio atskyrimo kameros dalyje, ir yra nuolat ir tolygiai paskirstomos ant fiksuotų mentelių nuvalytos plėvelės garintuvo garinimo kameros sienelės per skysčio skirstytuvą, esantį apatinėje garų skysčio atskyrimo kameros dalyje. Antriniai garai, išgarinti iš garinimo kameros, pakyla į atskyrimo kamerą, esančią viršutinėje fiksuotų mentelių nuvalytos plėvelės garintuvo dalyje, ir yra atskiriami nuo skysčio lašų arba putų, kuriuos antriniai garai gali nunešti per dujų ir skysčių separatorių, įmontuotą garų skysčių atskyrimo kameroje, antrinis garas pašalinamas iš viršutinės garų plėvelės.

3. Skysčio skirstytuvas: sumontuotas ant rotoriaus, medžiaga tangentine kryptimi patenka į fiksuotų mentelių nuvalytos plėvelės garintuvą ir per besisukantį skysčio skirstytuvą nuolat ir tolygiai paskirstoma plėvelės pavidalu garinimo paviršiuje.

4. Dujų skysčių separatorius: dujų skysčių separatorius įrengiamas viršutinėje atskyrimo kameros dalyje, kuri sulaiko skysčio lašus ar putas, kuriuos gali nešti kylantys antriniai garai ir nukrenta atgal ant garavimo paviršiaus.

5. Garinimo kamera: Garinimo kameros vidinė sienelė yra garinimo paviršius, kuriame ji keičiasi šiluma su medžiagomis, kurias besisukantys peiliai ir kaitinimo terpė priverčia suformuoti plėvelę.

Garinimo kameros vidinis paviršius turi būti tiksliai apdirbtas ir poliruotas, kad garinimo kameros sienelės storis atitiktų stiprumo reikalavimus. Be to, surinkimo metu būtina užtikrinti ekscentriškumą tarp rotoriaus ir garinimo kameros ašies, o jo apdorojimo ir surinkimo tikslumas gerokai viršija kitų formų nuvalytų plėvelių garintuvus.

6.Rotorius: Rotorius yra varomas elektros variklio ir reduktoriaus, atliekantis sukamuosius judesius, patikimai tvirtai ir stabiliai.

7. Peilis: ašmenys yra standžiai prijungti prie sukamojo veleno ir apdorojami tiksliai apdirbant, atliekant sukamuosius judesius, kad žaliava nuolat nuvaloma ant garinimo paviršiaus į ploną plėvelę, kad būtų pasiektas plonos plėvelės garavimo efektas.

8. Apatinėje galvutėje sumontuoti aukštai temperatūrai atsparūs savaiminio tepimo guoliai, apatinis guolis turi būti patogus medžiagų išmetimui ir priežiūrai bei remontui.

Fiksuoto šluostelio plėvelės garintuvo veikimo charakteristikos yra šios:

1. Minimalus slėgio nuostolis

Žaliava fiksuotame ašmenimis nušluostytos plėvelės garintuve „teka“ ir antrinis garų „srautas“ yra dviejuose nepriklausomuose „kanaluose“: medžiaga krinta išilgai garinimo kameros sienelės ir leidžiasi žemyn; Antriniai garai beveik netrukdomi palieka garintuvą nuo cilindro vidurio, todėl slėgio nuostoliai yra minimalūs.

2. Galintys veikti tikromis vakuumo sąlygomis

Dėl itin mažo antrinio garo pasipriešinimo iš garinimo paviršiaus į kondensatorių jis gali išlaikyti aukštą vakuumo laipsnį visos garinimo kameros sienelės garinimo paviršiuje. Vakuuminio laipsnio patobulinimas efektyviai sumažina apdorotos medžiagos virimo temperatūrą.

3. Didelis šilumos perdavimo koeficientas, didelis garavimo intensyvumas

Sumažėjus medžiagos virimo temperatūrai, didėja temperatūros skirtumas su karšta terpe; Stabili šiluminė varža dėl tolygaus plėvelės storio; Panašiai slopinamas medžiagų koksavimas ir pleiskanojimas ant sienos, taip pat pagerinamas dalinis garavimo cilindro sienelės šilumos perdavimo koeficientas; Todėl jo garavimo intensyvumas yra labai didelis.

4. Garinimas žemoje temperatūroje

Dėl galimybės išlaikyti aukštą vakuumą garinimo cilindro viduje, apdorotos medžiagos virimo temperatūra labai sumažėja, todėl ji ypač tinka šilumai jautrių medžiagų garinimui žemoje temperatūroje.

5. Trumpas tekėjimo laikas

Medžiagos tekėjimo garintuve laikas yra labai trumpas, veiksmingai užkertant kelią produkto skilimui, susikaupimui ar gedimui garinimo proceso metu.

6. Galima naudoti žemos kokybės garą

Garas yra dažniausiai naudojama šiluminė terpė. Sumažinus medžiagų virimo temperatūrą ir užtikrinant tą patį temperatūrų skirtumą, galima sumažinti šildymo terpės temperatūrą. Žemos kokybės garo naudojimas yra naudingas energijos panaudojimui. Ypač tinka kaip galutinio efekto garintuvas kelių efektų garinimui.

7. Stiprus prisitaikymas ir lengvas valdymas

Dėl fiksuoto šluostelio nuvalytos plėvelės garintuvo struktūros, fiksuotų mentelių nuvalytos plėvelės garintuvas gali būti naudojamas didelio klampumo, putplasčio, šiluminio jautrumo žaliavoms, kurias sunku apdoroti įprastiniais garintuvais.

HDH pagamintas fiksuoto šluostelio plėvelės garintuvas yra plačiai pripažintas ir priimtas, o HDH suprojektuotas ir pagamintas fiksuoto peilio plėvelės garintuvas gali būti tinkamas įvairiems poreikiams:

1. Distiliavimas

2. Koncentracija

3. Degazavimas

4. Balinimas

5. Dezodoravimas

6. Džiovinimas

7. Reakcija

8. Kristalizacija (atlieka garintuvo aušinimo funkciją)

9. Perdirbimas (ypač tirpikliai ar kitos naudingos medžiagos, naudojamos farmacijos pramonėje)

10. Valymas (pvz., jūros vandens gėlinimas, gryno tirpalo medžiagų atskyrimas)

Išsamios fiksuoto ašmenų nuvalytos plėvelės garintuvo detalės

Nuvalytos plėvelės garintuvas su fiksuotomis mentėmis yra plėvelės garintuvo tipas, o jo konstrukcinės charakteristikos yra tokios:

Fiksuoto peilio šluostymo plėvelės garintuvas, kurio plėvelės šluostymo mentė yra panaši į maišytuvą, turi standžią mentę. Valymo plėvelės ilgis ir kaitinimo paviršiaus aukštis yra vienodi, o tarpas tarp šluostymo plėvelės ir šildomos sienelės paviršiaus reguliuojamas 1-3 mm, atsižvelgiant į šluostymo plėvelės plotį ir garintuvo dydį, todėl šildymo paviršius nesusidėvi. Ši uždaro tipo konstrukcija ir labai lygaus paviršiaus rotorius yra lengvai valomas, todėl medžiaga turi platų pritaikymo spektrą ir labai tinka maisto pramonei, taip pat farmacijos pramonės GMP reikalavimams. Jis gali apdoroti žaliavą, kurios klampumas yra maždaug 50 000 mpas. Iš fiksuotų ašmenų nuvalytos plėvelės garintuvo standžios mentės taip pat gali būti pagamintos spiralės formos, kurios gali apdoroti žaliavą, kurios klampumas siekia iki 70 000 mpas. Ašmenų medžiaga yra tokia pati kaip ir garintuvo cilindro medžiaga.

fiksuotų ašmenų nuvalytos plėvelės garintuvo detalės

„Wuxi Hongdinghua Chemical Equipment Co., Ltd.“ turi visapusiškai atsižvelgti į šiuos veiksnius, padėdama klientams pasirinkti fiksuoto šluoste nuvalytų plėvelių garintuvus:

1. Gamybos pajėgumai ir veikimo parametrai:

Įskaitant apdorojimo pajėgumus: ______

Pašarų koncentracija: _________

Iškrovimo koncentracija: ___________

Pašarų temperatūra: __________

Išleidimo temperatūra: ___________

Veikimo trukmė: _________

2. Medžiagos charakteristikos:

Medžiagos šiluminis jautrumas: ________

Medžiagos klampumas: ________

Medžiagos takumas darbinėje temperatūroje: _________

Medžiagos putojimo savybė: ________

Kietosios medžiagos kiekis Medžiagos kristalizacijos tendencija: _____

Medžiagų koksavimo tendencija: ______

Ar medžiaga linkusi kauptis

3. Darbo terpė (šilumos šaltinis):

Vandens garai:________ (slėgis)

Aušinimo vandens temperatūra: _________â

Valymo tirpalas (tirpiklis): _________

4. Gamybos medžiagų pasirinkimas:

Paviršiaus poliravimo reikalavimai: _______

5. Svetainės sąlygos:

Erdvės apribojimai: ______

Klimato sąlygos: viduje ir lauke

Ryšys tarp energijos ir produktų: _______

Darbo platforma ir kt.

6. Nuostatai:

Saugos reikalavimai: _________

Triukšmo indikatoriai: _______

Aplinkos apsaugos rodikliai:_______

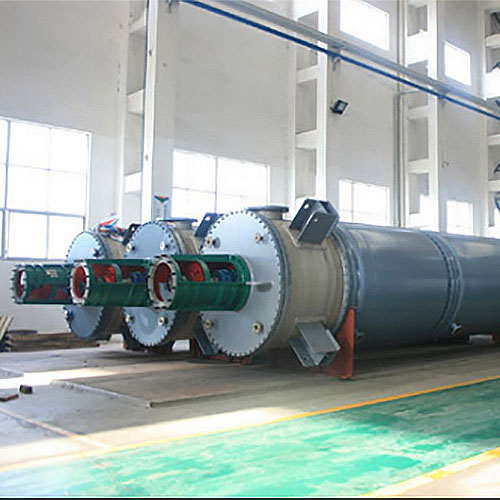

Nuvalytos plėvelės garintuvas su fiksuotomis mentelėmis

Nuvalytos plėvelės garintuvas paruoštas bandomajam veikimui
